Obróbka grubej stali bez strefy wpływu ciepła — mechanika i zastosowanie cięcia strumieniem wody w przemyśle

Obróbka grubych blach stalowych metodami cieplnymi często prowadzi do powstawania mikropęknięć oraz odkształceń termicznych. Tradycyjna plazma czy cięcie tlenowe wprowadzają do materiału ogromne ilości energii, co lokalnie zmienia strukturę krystaliczną metalu. Wysoka temperatura obniża naturalną odporność stali na zmęczenie oraz jej pierwotną wytrzymałość mechaniczną. Zjawisko to nasila się wraz ze wzrostem grubości arkusza, ponieważ przecięcie grubszego materiału wymaga dostarczenia znacznie większej ilości ciepła w jednostce czasu.

W przypadku wymagających konstrukcji stalowych takie defekty oznaczają konieczność przeprowadzenia dodatkowych zabiegów naprawczych. Zazwyczaj wymaga to czasochłonnego frezowania krawędzi w celu usunięcia zniszczonej warstwy lub całkowitego odrzucenia zniekształconych detali. Alternatywą dla tych tradycyjnych procesów staje się technologia chłodnej erozji, która całkowicie eliminuje problem naprężeń cieplnych i zachowuje wymiary geometrii bazowej.

Fizyczny mechanizm erozji i brak strefy wpływu ciepła

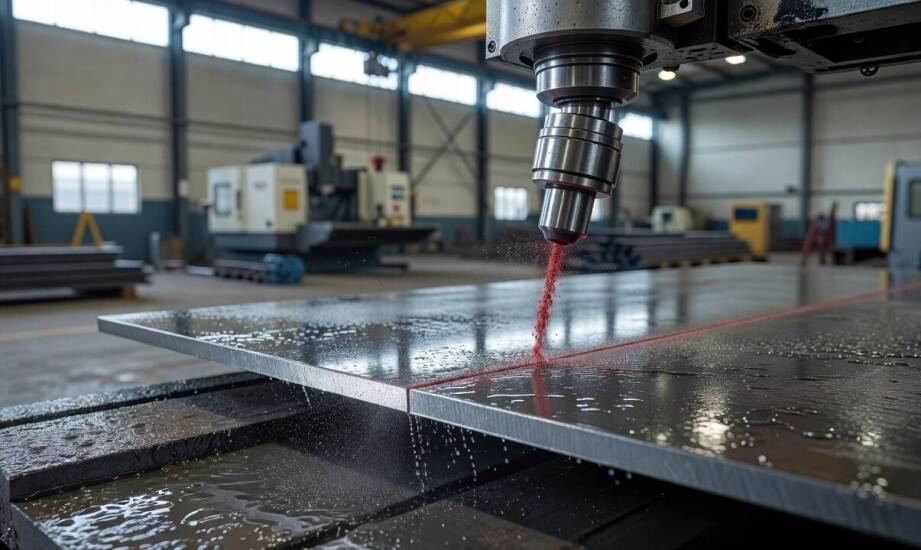

Technologia cięcia strumieniem wody opiera się na wydajnej pompie wzmacniaczowej, która generuje ciśnienie przekraczające 4000 barów. Uwolniona woda zostaje przyspieszona do prędkości ponad 300 metrów na sekundę i przechodzi przez wąską dyszę tnącą o średnicy ułamka milimetra. Do tak uformowanego strumienia dodaje się specjalne ścierniwo, najczęściej twardy granat, który odpowiada za właściwą pracę tnącą. Mechanizm ten eroduje metal w procesie czysto fizycznym, całkowicie pozbawionym udziału płomienia.

Brak strefy wpływu ciepła wynika bezpośrednio z chłodnego charakteru erozji wodno-ściernej. Materiał podczas obróbki nie ulega nagrzaniu, dzięki czemu jego oryginalna struktura wewnętrzna pozostaje w pełni nienaruszona. Pierwotne właściwości mechaniczne stali, w tym jej twardość, sprężystość oraz granica plastyczności, zachowują stałe parametry na całej grubości ciętej blachy. Potwierdzają to liczne badania laboratoryjne, w których strumień wody wyróżnia się zerowym oddziaływaniem termicznym na krawędź szczeliny. Brak zmian strukturalnych pozwala inżynierom na bezpieczne projektowanie elementów maszyn i mostów przenoszących bardzo duże obciążenia dynamiczne.

Tolerancja wymiarowa i cyfrowe sterowanie procesem

Precyzja obróbki na zimno sprawdza się szczególnie w przypadku bardzo grubych profili i płyt. Technologia ta utrzymuje optymalną tolerancję wymiarową na poziomie ±0,05 milimetra oraz niemal idealną prostopadłość krawędzi dla stali konstrukcyjnej o grubości do 100 milimetrów. Zwiększenie grubości roboczego arkusza do przedziału 200–300 milimetrów powoduje naturalny spadek prędkości roboczej, ale jakość uzyskiwanej krawędzi pozostaje w pełni akceptowalna dla dalszych procesów spawalniczych. Gładka powierzchnia całkowicie pozbawiona twardego żużla eliminuje konieczność szlifowania detalu przed nałożeniem pierwszej spoiny.

Zaawansowany zespół tnący wymaga odpowiednio precyzyjnego zarządzania cyfrowego. Specjalistyczne oprogramowanie CAD/CAM maksymalizuje stopień wykorzystania dostępnego materiału poprzez tworzenie bardzo gęstego rozkroju blachy. Algorytmiczne rozmieszczenie elementów na arkuszu minimalizuje ilość odpadów poprodukcyjnych i znacząco ogranicza straty fizyczne wynikające z szerokości samej szczeliny. Pełna integracja programu projektowego z nowoczesną maszyną typu water jet znacząco ułatwia bezstratny transfer danych. Bezpośrednie przesyłanie wygenerowanych ścieżek z plików wektorowych do kontrolera urządzenia zmniejsza ryzyko błędów ludzkich podczas ręcznego wprowadzania parametrów produkcji.

Wpływ chłodnego cięcia na opłacalność operacji

Całkowite usunięcie operacji szlifowania krawędzi oraz brak twardych narostów żużla bezpośrednio wpływają na skrócenie całego cyklu wykonawczego. Czas przygotowania grubych blach stalowych do spawania ulega skróceniu o kilkadziesiąt procent względem klasycznego cięcia plazmą lub gazem. Uzyskana podczas erozji chłodnej powierzchnia pozwala na bezpośrednie łączenie elementów konstrukcyjnych bez dodatkowych, kosztownych operacji mechanicznych z użyciem ciężkich szlifierek. Wyrównane i czyste brzegi blachy gwarantują poprawne przetopienie materiału podczas nakładania warstw spoiwa.

Właściwe wdrożenie tak precyzyjnych technologii wymaga jednak odpowiedniego dopasowania oprogramowania do parku maszynowego zakładu. Zespół inżynierów krakowskiej firmy Stigo specjalizuje się w dostarczaniu systemów tnących i rozwiązań ERP usprawniających zarządzanie takimi procesami w przedsiębiorstwach metalowych. Spójne dopasowanie maszyn i programów sterujących skraca przestoje technologiczne w firmach produkcyjnych. Zastosowanie chłodnej obróbki wodno-ściernej sprawia, że wytwarzanie skomplikowanych konstrukcji ze stali staje się w pełni przewidywalne i generuje znacznie niższe koszty materiałowe.
